Máy bơm chìm nước thải 100WQ60-30-11

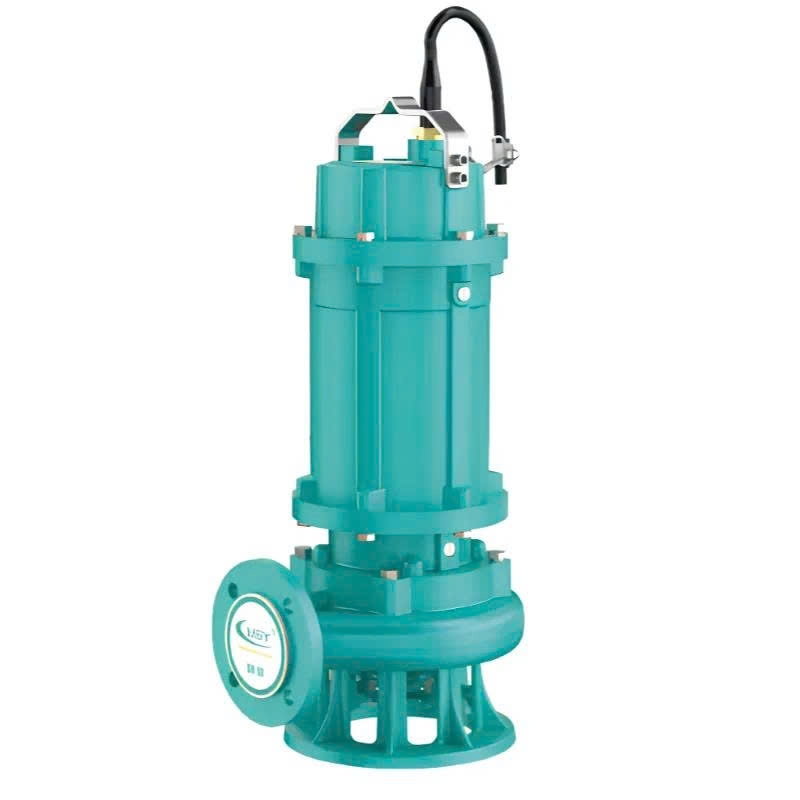

Máy bơm công nghiệp MBY thân gang mặt bích nước thải WQ 100WQ60-30-11/380V là model sử dụng nguồn điện 3 pha, hướng đến những hệ thống cần kết hợp lưu lượng lớn với khả năng tạo cột áp tương đối cao. Máy có công suất 11Kw, cột áp tối đa 30m, lưu lượng tối đa 60m³/h cùng kích thước hút xả theo thông số cung cấp là 100 x 100mm.

Khi tư vấn trực tiếp, tôi thường đề nghị khách hàng không chọn máy chỉ dựa vào công suất 11Kw. Điều quan trọng hơn là lượng nước cần xử lý mỗi giờ, độ cao từ mực nước thấp nhất đến điểm xả, chiều dài đường ống, số lượng co van và đặc tính nguồn nước. Với bộ thông số Qmax 60m³/h và Hmax 30m, model này phù hợp với hố gom lớn, bể kỹ thuật, nhà xưởng hoặc khu sản xuất cần đưa lượng nước khá lớn qua tuyến có độ chênh và tổn thất tương đối.

Anh/Chị nên chọn model này trong trường hợp nào?

100WQ60-30-11/380V phù hợp khi hệ thống cần lưu lượng cao hơn nhóm máy Qmax 40–50m³/h nhưng vẫn phải duy trì cột áp lớn hơn các dòng chuyên thoát nước trên tuyến thấp.

Anh/Chị có thể cân nhắc model này cho hố gom công nghiệp, bể thu nước thải, khu sản xuất, trang trại hoặc công trình có đường ống dài. Máy phát huy hiệu quả khi tổng cột áp thực tế thấp hơn Hmax 30m và hệ thống sử dụng đường ống khoảng 100mm.

Nếu điểm xả rất thấp nhưng lượng nước cần bơm lớn hơn nhiều, một model thiên về lưu lượng có thể hợp lý hơn. Ngược lại, nếu tổng cột áp tiến sát hoặc vượt 30m, nên chọn dòng có khả năng tạo áp cao hơn để có khoảng dự phòng vận hành.

Công suất 11Kw có phải lúc nào cũng bơm khỏe hơn?

Công suất 11Kw cho biết quy mô động cơ được sử dụng để tạo ra đặc tính thủy lực của máy. Tuy nhiên, công suất lớn không đồng nghĩa thiết bị sẽ phù hợp với mọi hệ thống.

Hai máy cùng 11Kw vẫn có thể khác nhau rõ rệt về cột áp, lưu lượng và kích thước đường ống. Ở model này, công suất được khai thác theo hướng tạo Qmax 60m³/h và Hmax 30m tại các điểm vận hành tương ứng.

Nếu hệ thống chỉ cần bơm khoảng 20–30m³/h trên tuyến thấp, chọn máy 11Kw có thể làm tăng chi phí đầu tư, tủ điện và dây dẫn không cần thiết. Nhưng nếu lượng nước lớn và đường ống có nhiều tổn thất, model công suất thấp hơn có thể phải chạy kéo dài mà vẫn không đáp ứng.

Qmax 60m³/h được hiểu như thế nào?

Qmax 60m³/h tương đương khoảng 60.000 lít nước mỗi giờ tại vùng máy đạt lưu lượng cực đại. Đây là mức lưu lượng lớn, phù hợp với hố gom hoặc bể kỹ thuật có lượng nước đầu vào tương đối cao.

Tuy nhiên, Anh/Chị cần lưu ý Qmax không phải lưu lượng cố định tại đầu xả. Khi độ cao tăng, đường ống dài hơn hoặc có nhiều co, van và đoạn thu nhỏ, lượng nước thực tế sẽ giảm.

Không nên lấy dung tích bể chia trực tiếp cho 60m³/h để tính thời gian bơm. Ví dụ, bể 60m³ không có nghĩa máy luôn bơm hết trong đúng một giờ.

Muốn tính sát hơn, cần xác định tổng cột áp của hệ thống rồi đối chiếu với lưu lượng thực tế tại điểm làm việc.

Hmax 30m có nghĩa là đẩy cao được 30m?

Hmax 30m là cột áp tối đa máy đạt được tại một điểm vận hành nhất định. Thông số này không có nghĩa thiết bị vẫn duy trì đủ Qmax 60m³/h khi đưa nước lên cao 30m.

Tổng cột áp gồm chiều cao từ mực nước thấp nhất đến điểm xả, cộng với tổn thất qua đường ống, van một chiều, van khóa, co nối và các đoạn thay đổi tiết diện.

Ví dụ, điểm xả cao 15m nhưng tuyến ống dài, có nhiều co hoặc bị thu nhỏ đường kính thì tổng cột áp thực tế có thể lớn hơn đáng kể. Khi đó, lưu lượng đầu ra sẽ thấp hơn Qmax.

Nếu tổng cột áp đã gần 30m, tôi thường khuyên khách hàng chuyển sang model có Hmax cao hơn thay vì để máy vận hành thường xuyên sát giới hạn.

Hmax 30m và Qmax 60m³/h có đạt cùng lúc không?

Hmax 30m và Qmax 60m³/h là hai giá trị cực đại tại những điểm vận hành khác nhau. Máy không thể vừa đạt đủ cột áp 30m vừa duy trì đầy đủ lưu lượng 60m³/h trong cùng một điều kiện.

Khi cột áp tăng, lưu lượng đầu ra giảm. Ngược lại, Qmax thường xuất hiện khi tổng lực cản của hệ thống ở mức thấp.

Hmax và Qmax không đạt đồng thời. Đây là nguyên tắc quan trọng nhất khi đọc thông số và lựa chọn máy bơm.

Anh/Chị nên cung cấp chiều cao xả, chiều dài đường ống, số lượng co van và lượng nước mong muốn để kỹ thuật viên xác định điểm làm việc phù hợp.

Đường ống 100 x 100mm nên lắp ra sao?

Máy có kích thước hút xả theo thông số cung cấp là 100 x 100mm. Tuyến ống nên được bố trí đồng bộ để hạn chế tổn thất ma sát và duy trì lưu lượng.

Nếu thu nhỏ đường ống quá nhiều, vận tốc dòng chảy tăng, lực cản lớn hơn và lượng nước tại đầu xả giảm. Với nước có tạp chất, đoạn thu nhỏ còn dễ tích tụ cặn hoặc giữ rác.

Tuyến đẩy nên ngắn, thẳng và hạn chế co gấp trong phạm vi điều kiện công trình cho phép. Van khóa, van một chiều và phụ kiện cũng nên có kích thước tương ứng với đường ống chính.

Đường ống phải có giá đỡ riêng, không để toàn bộ trọng lượng của ống, van và phụ kiện tác động trực tiếp lên mặt bích máy.

Thân gang và mặt bích mang lại lợi ích gì?

Thân gang tạo kết cấu chắc chắn cho cụm bơm, phù hợp với hố gom, bể kỹ thuật và môi trường nước thải thông thường.

Kiểu kết nối mặt bích phù hợp với hệ thống lắp đặt cố định. Phương án này giúp việc bố trí van, tháo máy và bảo trì rõ ràng hơn.

Khi thi công, gioăng cần đúng kích thước, bề mặt tiếp xúc phải sạch và bu lông phải được siết đều. Không nên dùng lực siết để ép hai mặt bích đang lệch tâm.

Thân gang không đồng nghĩa máy phù hợp với mọi môi trường. Không nên dùng cho nước biển, hóa chất ăn mòn mạnh hoặc chất lỏng đặc biệt khi chưa xác nhận khả năng tương thích vật liệu.

Bảng thông số kỹ thuật 100WQ60-30-11/380V

Lưu ý kỹ thuật: Hmax 30m và Qmax 60m³/h là hai thông số cực đại tại những điểm vận hành khác nhau. Máy không đạt đồng thời cột áp tối đa và lưu lượng tối đa trong cùng một điều kiện.

Nguồn điện 380V cần chuẩn bị những gì?

100WQ60-30-11/380V sử dụng điện 3 pha 380V, không đấu trực tiếp vào nguồn điện dân dụng 220V. Công trình cần có hạ tầng điện phù hợp với công suất 11Kw.

Tủ điều khiển nên có aptomat, bảo vệ quá tải, chống mất pha, chống rò và hệ thống tiếp địa đúng kỹ thuật. Dây dẫn phải đủ tiết diện theo công suất, chiều dài tuyến và điều kiện lắp đặt.

Trước khi đưa máy xuống nước, kỹ thuật viên cần đo điện trở cách điện, kiểm tra thứ tự pha và xác nhận chiều quay động cơ. Nếu quay sai chiều, máy vẫn có thể hoạt động nhưng cột áp và lưu lượng sẽ giảm.

Phương án khởi động và bảo vệ động cơ cần được kỹ thuật viên có chuyên môn thiết kế phù hợp để hạn chế ảnh hưởng của dòng khởi động lên hệ thống điện.

Tư vấn lắp đặt và vận hành thực tế

Máy không nên đặt trực tiếp trong lớp bùn dày. Anh/Chị nên kê hoặc treo thiết bị cách đáy một khoảng hợp lý để phần hút thông thoáng và hạn chế hút cát, đá nhỏ hoặc cặn lắng.

Nếu nguồn nước có nhiều kim loại, gỗ, vải dày hoặc vật rắn lớn, nên bố trí song chắn rác thô trước vị trí đặt máy.

Khi nâng hạ, phải sử dụng xích, dây cáp hoặc tay quai phù hợp. Tuyệt đối không kéo hoặc treo máy bằng dây điện.

Sau khi lắp, cần chạy thử để kiểm tra chiều quay, dòng điện, tiếng ồn, độ rung và lượng nước tại điểm xả. Trước khi vệ sinh hoặc tháo máy, phải ngắt hoàn toàn nguồn điện và bảo đảm thiết bị không thể khởi động ngoài ý muốn.
