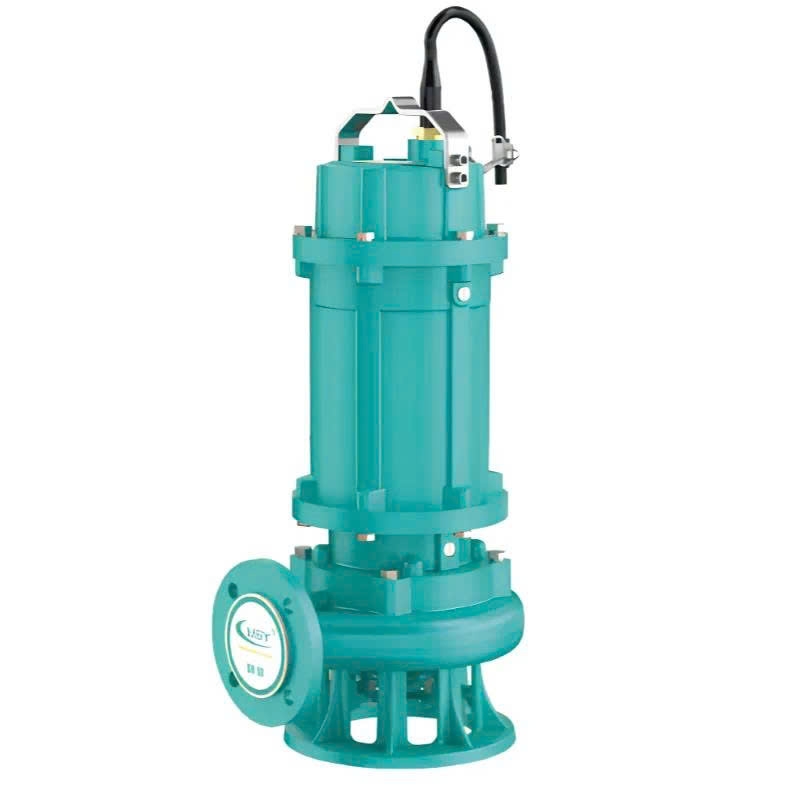

Máy bơm chìm nước thải 100WQ60-13-4

Máy bơm công nghiệp MBY thân gang mặt bích nước thải WQ 100WQ60-13-4/380V là model sử dụng nguồn điện 3 pha, được thiết kế cho các hệ thống cần bơm chuyển nước thải với lưu lượng lớn và cột áp thấp đến trung bình. Máy có công suất 4.0Kw, cột áp tối đa 13m, lưu lượng tối đa 60m³/h và kích thước hút xả theo thông số cung cấp là 100 x 100mm.

Điểm nổi bật của model này nằm ở khả năng chuyển lượng nước khá lớn trong mỗi giờ, thích hợp với hố gom, bể kỹ thuật, khu chăn nuôi, nhà xưởng hoặc công trình có tuyến xả không quá cao. Thân gang tạo kết cấu chắc chắn, trong khi kiểu kết nối mặt bích thuận tiện cho hệ thống đường ống lắp cố định. Tuy nhiên, để máy phát huy đúng hiệu quả, người dùng vẫn cần tính tổng cột áp, xác định đặc tính nước thải và bố trí đường ống phù hợp.

Ưu điểm nổi bật về lưu lượng Qmax 60m³/h

Qmax 60m³/h tương đương khoảng 60.000 lít nước mỗi giờ tại vùng đạt lưu lượng cực đại. Đây là mức lưu lượng lớn, phù hợp với những hệ thống cần hạ mực nước nhanh hoặc chuyển một lượng nước đáng kể trong thời gian ngắn.

So với các model có Qmax 25–50m³/h, 100WQ60-13-4/380V có lợi thế khi lượng nước đầu vào cao hơn hoặc công trình yêu cầu thời gian thoát nước ngắn hơn. Máy có thể được cân nhắc cho bể gom lớn, khu sản xuất, nhà xưởng hoặc khu vực thường xuyên phát sinh nước cần xử lý.

Tuy nhiên, Qmax không phải lưu lượng luôn đạt được tại đầu xả. Khi điểm xả cao hơn, đường ống dài hoặc có nhiều co van, lượng nước thực tế sẽ giảm.

Không nên lấy dung tích bể chia trực tiếp cho 60m³/h để tính thời gian bơm. Muốn ước tính sát hơn, cần xác định lưu lượng tại tổng cột áp thực tế của hệ thống.

Ưu điểm của cột áp Hmax 13m

Hmax 13m cho thấy máy phù hợp với tuyến xả có độ chênh thấp đến trung bình. Đây là mức cột áp phù hợp với các hệ thống ưu tiên lưu lượng lớn hơn là đẩy nước lên vị trí quá cao.

Tổng cột áp không chỉ là chiều cao từ mặt nước đến điểm xả. Giá trị này còn bao gồm tổn thất trên đường ống, van khóa, van một chiều, co nối và các đoạn thay đổi tiết diện.

Nếu tổng cột áp tiến sát 13m, lưu lượng tại đầu xả sẽ giảm rõ rệt. Khi đó, máy vẫn hoạt động nhưng thời gian bơm có thể kéo dài hơn so với dự kiến.

Model này phát huy tốt nhất khi tuyến xả tương đối ngắn, đường ống được bố trí thông thoáng và tổng cột áp thấp hơn Hmax 13m một khoảng hợp lý.

Hmax 13m và Qmax 60m³/h có đạt đồng thời không?

Hmax 13m và Qmax 60m³/h là hai giá trị cực đại tại những điểm vận hành khác nhau. Máy không thể vừa đạt đầy đủ cột áp 13m vừa duy trì đủ lưu lượng 60m³/h trong cùng một điều kiện.

Khi cột áp tăng, lưu lượng đầu ra giảm. Ngược lại, Qmax thường đạt được khi tổng lực cản của hệ thống ở mức thấp.

Hmax và Qmax không đạt đồng thời. Đây là nguyên tắc quan trọng khi đánh giá khả năng thực tế của máy.

Người dùng nên xác định lưu lượng mong muốn tại điểm xả và tổng cột áp của toàn tuyến, sau đó mới đối chiếu với đặc tính vận hành của model.

Công suất 4.0Kw mang lại giá trị gì?

Công suất 4.0Kw cung cấp năng lượng để máy tạo ra đặc tính Qmax 60m³/h và Hmax 13m tại các điểm vận hành tương ứng. Đây là mức công suất phù hợp với hệ thống quy mô vừa cần lưu lượng khá lớn.

Hai model cùng công suất 4.0Kw vẫn có thể khác nhau đáng kể về cột áp và lưu lượng. Ở 100WQ60-13-4/380V, công suất được khai thác theo hướng ưu tiên khả năng chuyển nhiều nước trên tuyến xả không quá cao.

Ưu điểm của cấu hình này là giúp xử lý lượng nước nhanh hơn so với các model lưu lượng thấp, miễn là tổng cột áp nằm trong phạm vi phù hợp.

Nếu nhu cầu thực tế chỉ ở mức 20–30m³/h, model công suất thấp hơn có thể kinh tế hơn. Ngược lại, nếu lượng nước đầu vào gần với khả năng của máy, 4.0Kw là mức hợp lý để đáp ứng yêu cầu vận hành.

Đường ống 100 x 100mm hỗ trợ lưu lượng lớn

Máy có kích thước hút xả theo thông số cung cấp là 100 x 100mm. Đường ống lớn phù hợp với đặc tính Qmax 60m³/h và giúp hạn chế tổn thất khi bố trí đúng kỹ thuật.

Nếu thu nhỏ đường ống quá nhiều, vận tốc dòng nước tăng, lực cản lớn hơn và lượng nước tại điểm xả giảm. Với nước có tạp chất, đoạn thu nhỏ còn dễ trở thành vị trí tích tụ cặn hoặc giữ rác.

Tuyến đẩy nên được thiết kế ngắn và thẳng trong phạm vi có thể. Các đoạn co gấp, thay đổi đường kính đột ngột hoặc phụ kiện không cần thiết cần được hạn chế.

Van khóa, van một chiều và các phụ kiện cũng nên có kích thước đồng bộ với đường ống chính. Đường ống cần có giá đỡ riêng, không để toàn bộ tải trọng tác động lên mặt bích máy.

Thân gang tạo kết cấu chắc chắn

Thân gang giúp cụm bơm có kết cấu chắc chắn, phù hợp với điều kiện lắp đặt tại hố gom, bể kỹ thuật hoặc khu vực bơm nước thải thông thường.

Ưu điểm này hỗ trợ máy ổn định trong hệ thống cố định, đặc biệt khi thiết bị phải làm việc tại môi trường có độ ẩm cao và thường xuyên tiếp xúc với nước.

Tuy nhiên, thân gang không đồng nghĩa với khả năng chống mọi loại ăn mòn. Máy không nên dùng cho nước biển, hóa chất mạnh hoặc chất lỏng đặc biệt khi chưa xác nhận khả năng tương thích vật liệu.

Nguồn nước có nhiều cát, bùn đặc hoặc vật rắn cũng có thể gây mài mòn phần thủy lực. Vì vậy, cần kiểm tra đặc tính nước trước khi đưa máy vào sử dụng lâu dài.

Kết nối mặt bích thuận tiện cho hệ thống cố định

Kiểu kết nối mặt bích phù hợp với đường ống lắp đặt cố định, cần độ chắc chắn và khả năng tháo lắp có kiểm soát.

Mặt bích giúp việc bố trí van khóa, van một chiều và đoạn nối bảo trì trở nên rõ ràng hơn. Khi cần tháo máy, kỹ thuật viên có thể cô lập tuyến trước để hạn chế nước chảy ngược.

Gioăng cần đúng kích thước, bu lông phải được siết đều và bề mặt tiếp xúc phải sạch. Nếu lắp lệch, mối nối có thể bị rò hoặc truyền rung lên đường ống.

Việc thi công đúng phần mặt bích ngay từ đầu giúp giảm thời gian bảo trì và hạn chế sự cố tại mối nối.

Bảng thông số kỹ thuật 100WQ60-13-4/380V

Lưu ý kỹ thuật: Hmax 13m và Qmax 60m³/h là các giá trị cực đại tại những điểm vận hành khác nhau. Máy không đạt đồng thời cột áp tối đa và lưu lượng tối đa trong cùng một điều kiện.

Ứng dụng thực tế của 100WQ60-13-4/380V

Model này có thể được cân nhắc cho hố gom nước thải, bể kỹ thuật, nhà xưởng, khu chăn nuôi hoặc công trình cần chuyển lượng nước lớn trên tuyến xả thấp đến trung bình.

Máy phát huy hiệu quả khi lượng nước đầu vào tương đối cao, tổng cột áp thấp hơn 13m và đường ống khoảng 100mm được bố trí đồng bộ.

Nếu công trình cần đưa nước lên cao, nên chuyển sang model có Hmax lớn hơn. Nếu lượng nước đầu vào thường xuyên vượt 60m³/h, cần cân nhắc máy lưu lượng cao hơn hoặc bố trí thêm thiết bị dự phòng.

Đối với hệ thống không được phép gián đoạn, phương án hai máy chạy luân phiên hoặc một máy chính và một máy dự phòng sẽ giúp tăng tính chủ động trong vận hành.

Nguồn điện 380V cần được chuẩn bị đồng bộ

100WQ60-13-4/380V sử dụng nguồn điện 3 pha 380V, không đấu trực tiếp vào điện dân dụng 220V.

Tủ điện nên có aptomat, bảo vệ quá tải, chống mất pha, chống rò và hệ thống tiếp địa đúng kỹ thuật. Dây dẫn phải đủ tiết diện theo công suất 4.0Kw, chiều dài tuyến và điều kiện lắp đặt.

Trước khi đưa máy xuống nước, kỹ thuật viên cần đo điện trở cách điện, kiểm tra thứ tự pha và xác nhận chiều quay động cơ. Nếu quay sai chiều, lưu lượng và cột áp có thể giảm dù máy vẫn hoạt động.

Phương án khởi động và bảo vệ động cơ cần được người có chuyên môn thiết kế phù hợp với hạ tầng điện của công trình.

Lắp đặt đúng để phát huy các ưu điểm

Máy không nên đặt trực tiếp trong lớp bùn dày vì phần hút có thể bị che kín. Nên kê hoặc treo thiết bị cách đáy một khoảng hợp lý để hạn chế hút cát, đá nhỏ và cặn lắng.

Nếu nguồn nước có đá, kim loại, gỗ, vải dày hoặc vật rắn lớn, nên bố trí song chắn rác thô trước vị trí đặt máy. Đây là biện pháp giúp giảm nguy cơ tắc nghẽn.

Khi nâng hạ, phải sử dụng xích, dây cáp hoặc tay quai phù hợp. Tuyệt đối không kéo hoặc treo máy bằng dây điện.

Sau khi lắp, cần chạy thử để kiểm tra chiều quay, dòng điện, tiếng ồn, độ rung và lượng nước tại đầu xả. Trước khi vệ sinh hoặc tháo máy, phải ngắt hoàn toàn nguồn điện và bảo đảm thiết bị không thể khởi động ngoài ý muốn.
