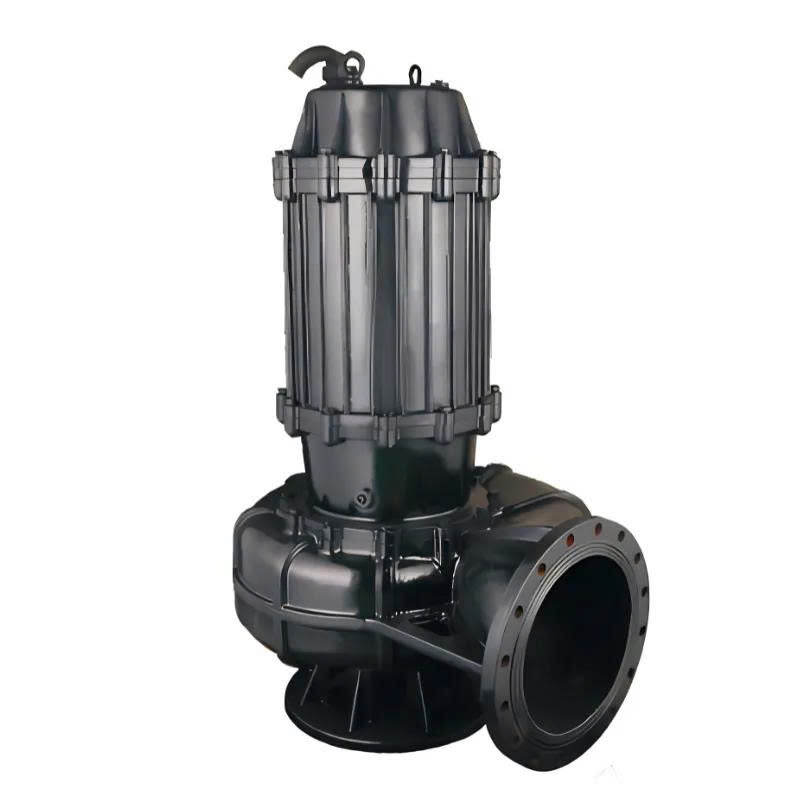

Máy bơm chìm nước thải 100WQ120-75-75

Máy bơm công nghiệp MBY thân gang mặt bích nước thải WQ 100WQ120-75-75/380V/1450rpm là model công suất lớn, sử dụng nguồn điện 3 pha 380V, được thiết kế cho hệ thống cần đưa lượng nước thải tương đối lớn qua độ chênh cao hoặc tuyến ống phát sinh nhiều tổn thất áp lực. Máy có công suất 75Kw, cột áp tối đa 75m, lưu lượng tối đa 120m³/h, tốc độ quay 1450 vòng/phút và kích thước hút xả theo thông số cung cấp là 100 x 100mm.

Để chọn đúng model này, người dùng không nên bắt đầu từ câu hỏi “máy công suất bao nhiêu” mà cần đi theo một quy trình rõ ràng: xác định loại nước cần bơm, lưu lượng yêu cầu, tổng cột áp, kích thước đường ống, nguồn điện và điều kiện lắp đặt. Với Hmax 75m và Qmax 120m³/h, sản phẩm phù hợp hơn với hố gom sâu, tuyến xả dài, nhà xưởng, bể kỹ thuật hoặc trạm bơm cần kết hợp cột áp cao với lưu lượng đáng kể.

Bước 1: Xác định loại nước cần bơm

Trước khi lựa chọn máy, cần xác định rõ đặc tính nguồn nước. Dòng WQ được sử dụng cho nước thải có tính chất phù hợp, nhưng không nên mặc định máy có thể xử lý mọi loại rác, vật rắn hoặc chất lỏng có tính ăn mòn.

Nếu nước có nhiều kim loại, đá, gỗ, vải dày, dây dài hoặc vật cứng lớn, nên bố trí song chắn rác thô trước khu vực đặt máy. Những tạp chất này có thể gây tắc hoặc ảnh hưởng đến phần thủy lực.

Nước chứa nhiều cát, bùn đặc hoặc cặn khoáng cũng làm tăng mức độ mài mòn. Máy không nên đặt trực tiếp trong lớp bùn dày vì phần hút dễ bị che kín, làm giảm lưu lượng và kéo dài thời gian bơm.

Đối với nước biển, hóa chất ăn mòn mạnh hoặc chất lỏng có thành phần đặc biệt, cần kiểm tra khả năng tương thích vật liệu trước khi đưa thiết bị vào sử dụng.

Bước 2: Xác định lưu lượng thực tế cần tại điểm xả

Qmax 120m³/h tương đương khoảng 120.000 lít nước mỗi giờ tại vùng máy đạt lưu lượng cực đại. Đây là mức lưu lượng phù hợp với những hệ thống cần xử lý lượng nước tương đối lớn.

Tuy nhiên, Qmax không phải lưu lượng cố định trong mọi điều kiện. Khi điểm xả cao hơn, tuyến ống dài hơn hoặc phát sinh nhiều tổn thất, lượng nước thực tế tại đầu xả sẽ giảm.

Người dùng không nên lấy dung tích bể chia trực tiếp cho 120m³/h để tính chính xác thời gian bơm. Chẳng hạn, bể có 120m³ nước không đồng nghĩa máy luôn xử lý hết trong đúng một giờ.

Cách lựa chọn đúng là xác định lượng nước cần chuyển trong một khoảng thời gian cụ thể, sau đó đối chiếu với lưu lượng của máy tại tổng cột áp thực tế.

Bước 3: Tính tổng cột áp của toàn hệ thống

Hmax 75m là cột áp tối đa máy đạt được tại một điểm vận hành nhất định. Đây không phải chiều cao làm việc mà máy vẫn duy trì đầy đủ Qmax 120m³/h.

Tổng cột áp gồm độ cao từ mực nước thấp nhất trong hố gom đến điểm xả, cộng thêm tổn thất qua đường ống, van khóa, van một chiều, co nối và các đoạn thay đổi tiết diện.

Ví dụ, độ cao hình học của công trình khoảng 40m nhưng tuyến ống dài, có nhiều co và van thì tổng cột áp thực tế có thể tăng lên đáng kể. Nếu chỉ lấy chiều cao thẳng đứng để chọn máy, lưu lượng đầu ra có thể thấp hơn dự kiến.

Nếu tổng cột áp tiến sát 75m, nên cân nhắc model có Hmax lớn hơn để tạo khoảng dự phòng vận hành. Không nên để máy thường xuyên làm việc gần giới hạn cực đại.

Bước 4: Hiểu đúng mối quan hệ giữa Hmax và Qmax

Hmax 75m và Qmax 120m³/h là hai giá trị cực đại tại những điểm vận hành khác nhau. Máy không thể vừa đạt đầy đủ cột áp 75m vừa duy trì đủ lưu lượng 120m³/h trong cùng một điều kiện.

Khi tổng cột áp tăng, lưu lượng tại đầu xả giảm. Ngược lại, Qmax thường xuất hiện khi lực cản của hệ thống ở mức thấp.

Hmax và Qmax không đạt đồng thời. Đây là nguyên tắc quan trọng khi tính thời gian bơm, lựa chọn đường ống và đánh giá khả năng đáp ứng của thiết bị.

Điểm làm việc phù hợp phải được xác định từ lưu lượng cần tại điểm xả và tổng cột áp thực tế. Việc ghép hai giá trị cực đại để dự đoán năng suất dễ dẫn đến lựa chọn sai model.

Bước 5: Kiểm tra công suất 75Kw có thực sự cần thiết

Công suất 75Kw cho thấy đây là model dành cho hệ thống quy mô lớn, không phải thiết bị sử dụng cho nhu cầu bơm nước thông thường hoặc hố gom nhỏ.

Nếu hệ thống chỉ cần lưu lượng thấp, tuyến xả ngắn và độ chênh không lớn, model công suất thấp hơn có thể giúp giảm chi phí mua máy, tủ điện, dây dẫn và thiết bị bảo vệ.

Ngược lại, nếu máy cũ không đủ khả năng đưa nước lên cao, phải chạy kéo dài hoặc không đạt lưu lượng tại điểm xả, model 75Kw là phương án đáng cân nhắc sau khi đã tính lại tổng cột áp.

Công suất chỉ mang lại giá trị khi được khai thác đúng điểm làm việc. Chọn máy quá lớn chưa chắc hiệu quả, còn chọn máy quá nhỏ có thể khiến hệ thống vận hành kéo dài nhưng vẫn không đáp ứng nhu cầu.

Bước 6: Đối chiếu đường ống 100 x 100mm

Máy có kích thước hút xả theo thông số cung cấp là 100 x 100mm. Tuyến ống nên được tính toán đồng bộ để hạn chế tổn thất và duy trì lưu lượng tại điểm xả.

Nếu đường ống nhỏ hơn nhiều, vận tốc dòng chảy tăng, tổn thất ma sát lớn hơn và lượng nước thực tế giảm. Máy có thể phải chạy lâu hơn dù công suất động cơ lên đến 75Kw.

Tuyến đẩy nên ngắn, thẳng và hạn chế co gấp trong điều kiện công trình cho phép. Van khóa, van một chiều và phụ kiện cũng cần có kích thước phù hợp với đường ống chính.

Đường ống phải có hệ thống giá đỡ riêng. Không để trọng lượng của van, ống và phụ kiện tác động trực tiếp lên mặt bích máy vì dễ gây lệch tâm, rung hoặc rò tại mối nối.

Bảng thông số kỹ thuật 100WQ120-75-75/380V/1450rpm

Lưu ý kỹ thuật: Hmax 75m và Qmax 120m³/h là hai thông số cực đại tại những điểm vận hành khác nhau. Máy không đạt đồng thời cột áp tối đa và lưu lượng tối đa.

Bước 7: Kiểm tra hố gom và vị trí đặt máy

Hố gom cần đủ dung tích để hạn chế tình trạng máy khởi động và dừng liên tục. Khoảng cách giữa mức chạy và mức dừng phải được tính theo lượng nước đầu vào cùng lưu lượng thực tế của máy.

Thiết bị nên được bố trí cách đáy một khoảng hợp lý để hạn chế hút bùn, cát và cặn lắng. Phần hút cần luôn thông thoáng, đồng thời máy phải được ngập nước phù hợp trong quá trình hoạt động.

Hố gom cũng cần có đủ không gian cho việc nâng hạ, vệ sinh và kiểm tra. Với thiết bị công suất lớn, phương án tiếp cận và bảo trì nên được chuẩn bị ngay từ giai đoạn thiết kế.

Nếu hệ thống không được phép gián đoạn, nên cân nhắc bố trí hai máy chạy luân phiên hoặc một máy chính kết hợp máy dự phòng.

Bước 8: Chuẩn bị nguồn điện 3 pha 380V

100WQ120-75-75/380V/1450rpm sử dụng nguồn điện 3 pha 380V, không đấu trực tiếp vào điện dân dụng 220V. Công suất 75Kw yêu cầu tủ điện, dây dẫn và thiết bị bảo vệ được tính toán riêng.

Tủ điều khiển cần có thiết bị đóng cắt, bảo vệ quá tải, chống mất pha, chống rò và hệ thống tiếp địa đúng kỹ thuật. Tiết diện dây dẫn phải được lựa chọn theo công suất, chiều dài tuyến và điều kiện lắp đặt.

Phương án khởi động và bảo vệ động cơ cần do kỹ thuật viên điện có chuyên môn thiết kế để hạn chế ảnh hưởng của dòng khởi động lên nguồn điện công trình.

Trước khi hạ máy xuống nước, cần đo điện trở cách điện, kiểm tra thứ tự pha và xác nhận chiều quay. Nếu quay sai chiều, máy vẫn có thể hoạt động nhưng lưu lượng và cột áp sẽ giảm.

Bước 9: Lắp đặt mặt bích và đường ống đúng kỹ thuật

Kiểu kết nối mặt bích phù hợp với hệ thống đường ống cố định. Phương án này giúp bố trí van khóa, van một chiều và đoạn tháo lắp rõ ràng hơn.

Khi thi công, hai mặt bích phải được căn đúng tâm. Gioăng cần đúng kích thước, bề mặt tiếp xúc phải sạch và bu lông nên được siết đều theo trình tự đối xứng.

Không nên dùng lực siết để ép hai mặt bích đang lệch nhau về đúng vị trí. Sai lệch cần được xử lý từ tuyến ống, giá đỡ hoặc vị trí lắp đặt máy.

Lắp đặt đúng giúp hạn chế rung, rò nước và ứng suất tác động lên cụm bơm. Đây là yếu tố ảnh hưởng trực tiếp đến độ ổn định của hệ thống sau khi đưa vào sử dụng.

Bước 10: Chạy thử và kiểm tra điểm vận hành

Trong lần chạy thử đầu tiên, kỹ thuật viên cần kiểm tra chiều quay, dòng điện, độ rung, tiếng ồn và lượng nước tại đầu xả.

Nếu nước ra yếu hơn dự kiến, chưa nên kết luận ngay rằng máy thiếu công suất. Cần kiểm tra trạng thái van, phần hút, đường ống, thứ tự pha và tổng cột áp thực tế.

Các thông số chạy thử nên được ghi lại để làm dữ liệu gốc cho quá trình theo dõi. Khi thời gian hạ mực nước tăng hoặc dòng điện thay đổi bất thường, người vận hành sẽ dễ phát hiện vấn đề hơn.

Không nên tiếp tục vận hành khi máy rung mạnh, có tiếng kêu lạ hoặc dòng điện vượt mức cho phép. Dừng kiểm tra sớm giúp hạn chế nguy cơ phát sinh hư hỏng lớn.

Bước 11: Xây dựng kế hoạch vận hành và bảo trì

Người vận hành nên theo dõi định kỳ dòng điện, độ rung, tiếng ồn, thời gian bơm và lượng nước tại điểm xả. Đây là những chỉ số giúp nhận biết sớm tình trạng suy giảm hiệu suất.

Nếu thời gian bơm tăng, cần kiểm tra phần hút, trạng thái van, đường ống và mức độ bám cặn. Không nên để máy tiếp tục chạy kéo dài mà chưa xác định nguyên nhân.

Máy phải được nâng bằng xích, dây cáp hoặc thiết bị nâng đủ khả năng chịu tải. Tuyệt đối không kéo, treo hoặc di chuyển máy bằng dây điện.

Trước khi kiểm tra, vệ sinh hoặc tháo máy, phải ngắt hoàn toàn nguồn điện và có biện pháp ngăn thiết bị khởi động ngoài ý muốn.

Khi nào nên chọn 100WQ120-75-75/380V/1450rpm?

Model này phù hợp khi hệ thống cần lưu lượng tương đối lớn, tổng cột áp thấp hơn Hmax 75m, sử dụng đường ống khoảng 100mm và có nguồn điện 3 pha đáp ứng công suất 75Kw.

Máy đáng cân nhắc cho hố gom sâu, nhà xưởng, bể kỹ thuật, khu sản xuất hoặc trạm bơm cần đưa nước qua độ chênh lớn hay tuyến ống dài.

Nếu tuyến xả thấp nhưng nhu cầu lưu lượng cao hơn nhiều, nên lựa chọn model thiên về Qmax. Nếu tổng cột áp tiến sát hoặc vượt 75m, cần chuyển sang dòng có khả năng tạo áp cao hơn.

Quy trình lựa chọn đúng phải bắt đầu từ nhu cầu thực tế, sau đó mới đối chiếu thông số máy, đường ống, nguồn điện và điều kiện lắp đặt.
