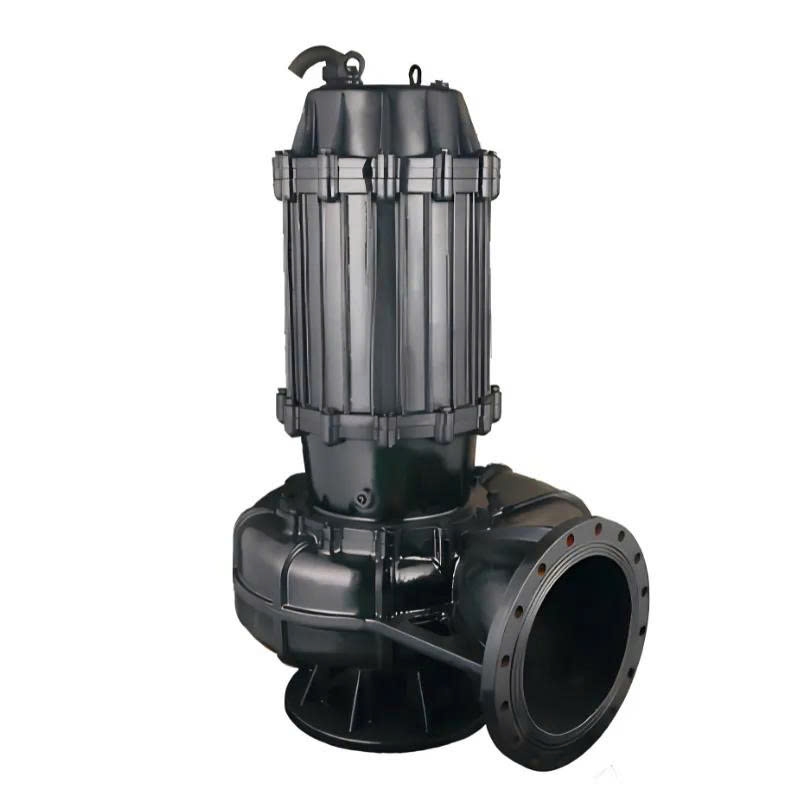

Máy bơm chìm nước thải 100WQ120-45-30

Máy bơm công nghiệp MBY thân gang mặt bích nước thải WQ 100WQ120-45-30/380V/1450rpm là model công suất lớn, sử dụng nguồn điện 3 pha 380V, được thiết kế cho các hệ thống cần kết hợp lưu lượng cao với khả năng tạo cột áp lớn. Máy có công suất 30Kw, cột áp tối đa 45m, lưu lượng tối đa 120m³/h, tốc độ quay 1450 vòng/phút và kích thước hút xả theo thông số cung cấp là 100 x 100mm.

Dưới góc nhìn của đơn vị thi công công trình, đây là model cần được tính toán đồng bộ với hố đặt máy, tuyến ống, mặt bích, tủ điện và thiết bị nâng hạ ngay từ giai đoạn thiết kế. Công suất 30Kw không chỉ làm tăng yêu cầu về nguồn điện mà còn đòi hỏi phương án lắp đặt chắc chắn, kiểm tra đúng chiều quay và chạy thử theo tải thực tế. Nếu lựa chọn đúng điểm làm việc, 100WQ120-45-30/380V/1450rpm đáp ứng tốt các công trình cần bơm lượng nước thải lớn qua tuyến dài, hố sâu hoặc điểm xả có độ chênh đáng kể.

Đơn vị thi công đánh giá model này như thế nào?

Bộ thông số Qmax 120m³/h và Hmax 45m cho thấy model này không chỉ thiên về lưu lượng mà còn có khả năng tạo cột áp cao. Đây là cấu hình phù hợp với những công trình mà các dòng Hmax 10–30m không còn đủ khả năng thắng độ chênh và tổn thất trên đường ống.

Lưu lượng tối đa 120m³/h giúp thiết bị xử lý lượng nước lớn trong mỗi chu kỳ. Trong khi đó, cột áp tối đa 45m tạo lợi thế khi cần bơm từ hố sâu, dẫn nước qua tuyến dài hoặc đưa nước đến vị trí cao hơn khu vực đặt máy.

Tuy nhiên, đây không phải model nên lựa chọn chỉ vì công suất lớn. Đơn vị thi công cần xác định lưu lượng yêu cầu tại điểm xả, tổng cột áp thực tế và khả năng đáp ứng của hệ thống điện trước khi chốt phương án.

Công suất 30Kw phù hợp với công trình nào?

Công suất 30Kw phù hợp với nhà xưởng, khu sản xuất, trạm bơm, bể thu nước thải hoặc công trình có lượng nước phát sinh cao và yêu cầu vận hành bằng nguồn điện 3 pha.

Ở model này, công suất động cơ được sử dụng để tạo ra đặc tính Qmax 120m³/h và Hmax 45m tại những điểm làm việc tương ứng. Đây là mức công suất cần tủ điện, dây dẫn và thiết bị bảo vệ được tính toán riêng, không nên sử dụng theo cấu hình của máy nhỏ hơn.

Nếu công trình chỉ cần lưu lượng thấp trên tuyến xả gần, model 30Kw có thể làm tăng chi phí đầu tư ban đầu. Ngược lại, nếu hệ thống cần cả lưu lượng lớn và cột áp cao, máy công suất thấp hơn có thể phải chạy kéo dài hoặc không đưa đủ nước đến điểm xả.

Đơn vị thi công nên lựa chọn theo điểm làm việc thay vì chỉ so sánh số Kw giữa các model.

Qmax 120m³/h giải quyết nhu cầu gì?

Qmax 120m³/h tương đương khoảng 120.000 lít nước mỗi giờ tại vùng đạt lưu lượng cực đại. Đây là mức phù hợp với hố gom lớn, bể kỹ thuật hoặc khu vực có lượng nước đầu vào cao.

Trong điều kiện hệ thống được bố trí đúng, lưu lượng lớn giúp rút ngắn thời gian hạ mực nước và hạn chế tình trạng nước dâng ảnh hưởng đến tiến độ sản xuất hoặc thi công.

Tuy nhiên, Qmax không phải lượng nước luôn đạt được tại đầu xả. Khi chiều cao tăng, đường ống dài hoặc phát sinh nhiều tổn thất, lưu lượng thực tế sẽ giảm.

Không nên lấy dung tích bể chia trực tiếp cho 120m³/h để tính chính xác thời gian bơm. Cần xác định lưu lượng tại tổng cột áp thực tế của công trình.

Hmax 45m cần được tính như thế nào?

Hmax 45m là cột áp tối đa máy đạt được tại một điểm vận hành nhất định. Thông số này không đồng nghĩa thiết bị vẫn giữ nguyên Qmax 120m³/h khi đưa nước lên cao 45m.

Tổng cột áp gồm chiều cao từ mực nước thấp nhất đến điểm xả, cộng với tổn thất qua đường ống, van khóa, van một chiều, co nối và các đoạn thay đổi tiết diện.

Ví dụ, độ cao hình học chỉ 25m nhưng tuyến ống dài, nhiều co và có đoạn thu nhỏ thì tổng cột áp thực tế có thể cao hơn đáng kể. Khi đó, lưu lượng tại đầu xả sẽ thấp hơn Qmax.

Nếu tổng cột áp tiến sát 45m, nên cân nhắc model có Hmax lớn hơn để tạo khoảng dự phòng. Không nên để máy thường xuyên vận hành sát giới hạn tối đa.

Hmax 45m và Qmax 120m³/h có đạt cùng lúc không?

Hmax 45m và Qmax 120m³/h là hai giá trị cực đại tại những điểm vận hành khác nhau. Máy không thể vừa đạt đầy đủ cột áp 45m vừa duy trì đủ lưu lượng 120m³/h trong cùng một điều kiện.

Khi tổng cột áp tăng, lưu lượng đầu ra giảm. Ngược lại, Qmax thường xuất hiện khi lực cản của hệ thống ở mức thấp.

Hmax và Qmax không đạt đồng thời. Đây là nguyên tắc quan trọng khi lập phương án thi công, tính thời gian bơm và lựa chọn đường ống.

Đơn vị thi công cần xác định điểm làm việc thực tế rồi đối chiếu với đường đặc tính của máy trước khi nghiệm thu phương án.

Tốc độ 1450rpm có ý nghĩa gì trong vận hành?

Thông số 1450rpm cho biết tốc độ quay danh định được thể hiện trong tên model. Khi lựa chọn và lắp đặt, cần giữ đúng cấu hình động cơ và phương án điều khiển tương ứng với thiết kế của máy.

Tốc độ quay không nên được điều chỉnh tùy ý nếu chưa có đánh giá kỹ thuật. Thay đổi tốc độ có thể làm thay đổi đồng thời lưu lượng, cột áp, công suất tiêu thụ và điểm làm việc của thiết bị.

Khi chạy thử, kỹ thuật viên cần kiểm tra chiều quay, dòng điện, tiếng ồn, độ rung và lượng nước tại điểm xả. Nếu máy quay sai chiều, lưu lượng và cột áp có thể giảm dù động cơ vẫn hoạt động.

Việc nghiệm thu cần thực hiện sau khi máy đã được đấu nối đúng, van ở trạng thái phù hợp và tuyến ống đã được kiểm tra thông thoáng.

Đường ống 100 x 100mm cần thi công ra sao?

Máy có kích thước hút xả theo thông số cung cấp là 100 x 100mm. Tuyến ống nên được bố trí đồng bộ để hạn chế tổn thất ma sát và hỗ trợ duy trì lưu lượng.

Nếu thu nhỏ đường ống quá nhiều, vận tốc dòng chảy tăng, tổn thất áp lực lớn hơn và lượng nước tại đầu xả giảm. Với nước có tạp chất, đoạn thu nhỏ còn dễ giữ cặn hoặc rác.

Tuyến đẩy nên ngắn, thẳng và hạn chế các đoạn co gấp trong phạm vi điều kiện công trình cho phép. Van khóa, van một chiều và phụ kiện cần có kích thước phù hợp với đường ống chính.

Đường ống, van và phụ kiện phải có giá đỡ độc lập. Không để toàn bộ tải trọng tác động trực tiếp lên mặt bích máy vì có thể gây lệch tâm, rung hoặc rò tại mối nối.

Bảng thông số kỹ thuật 100WQ120-45-30/380V/1450rpm

Lưu ý kỹ thuật: Hmax 45m và Qmax 120m³/h là hai giá trị cực đại tại những điểm vận hành khác nhau. Máy không đạt đồng thời cột áp tối đa và lưu lượng tối đa trong cùng một điều kiện.

Thi công kết nối mặt bích cần lưu ý gì?

Kiểu kết nối mặt bích phù hợp với hệ thống đường ống cố định và tạo điều kiện bố trí van khóa, van một chiều cùng đoạn tháo lắp bảo trì.

Hai mặt bích phải được căn đồng tâm trước khi siết bu lông. Không nên dùng lực siết để kéo ép các vị trí đang lệch vì cách làm này dễ tạo ứng suất lên thân máy và mối nối.

Gioăng cần đúng kích thước, bề mặt tiếp xúc phải sạch và bu lông nên được siết đều theo trình tự đối xứng. Sau khi chạy thử, cần kiểm tra lại độ kín và tình trạng rung tại mối nối.

Đường ống phải có giá đỡ riêng. Với hệ thống có rung hoặc thay đổi nhiệt độ, đơn vị thi công cần đánh giá thêm giải pháp liên kết phù hợp với điều kiện thực tế.

Bố trí hố đặt máy và phương án nâng hạ

Máy không nên đặt trực tiếp trong lớp bùn dày vì phần hút có thể bị che kín. Nên kê hoặc bố trí thiết bị cách đáy một khoảng hợp lý để hạn chế hút cát, đá nhỏ và cặn lắng.

Hố đặt máy cần có đủ không gian cho việc nâng hạ, vệ sinh và kiểm tra. Nếu nguồn nước có nhiều kim loại, gỗ, vải dày hoặc vật rắn lớn, nên bố trí song chắn rác thô phía trước khu vực đặt máy.

Với máy công suất 30Kw, phương án nâng hạ cần được chuẩn bị bằng xích, dây cáp hoặc thiết bị nâng có khả năng chịu tải phù hợp. Tuyệt đối không kéo hoặc treo máy bằng dây điện.

Nếu công trình không được phép dừng hệ thống, nên xem xét bố trí hai máy vận hành luân phiên hoặc một máy chính kết hợp một máy dự phòng.

Tủ điện cho động cơ 30Kw cần chuẩn bị thế nào?

100WQ120-45-30/380V/1450rpm sử dụng điện 3 pha 380V, không đấu trực tiếp vào nguồn điện dân dụng 220V. Hệ thống điện phải được thiết kế riêng theo công suất 30Kw.

Tủ điều khiển cần có thiết bị đóng cắt, bảo vệ quá tải, chống mất pha, chống rò và hệ thống tiếp địa đúng kỹ thuật. Dây dẫn phải đủ tiết diện theo công suất, chiều dài tuyến và điều kiện thi công.

Phương án khởi động động cơ cần được kỹ thuật viên điện có chuyên môn tính toán để hạn chế ảnh hưởng của dòng khởi động lên lưới điện tại công trình.

Trước khi hạ máy xuống nước, cần đo điện trở cách điện, kiểm tra thứ tự pha và xác nhận chiều quay. Trước mọi hoạt động kiểm tra hoặc bảo trì, phải ngắt hoàn toàn nguồn điện và ngăn máy khởi động ngoài ý muốn.

Quy trình chạy thử và nghiệm thu tại công trình

Trước khi chạy thử, đơn vị thi công cần kiểm tra độ chắc chắn của giá đỡ, tình trạng bu lông mặt bích, trạng thái van và mức nước trong hố. Máy phải được ngập nước phù hợp, không vận hành khô.

Khi khởi động, cần quan sát dòng điện, tiếng ồn, độ rung và lưu lượng tại đầu xả. Nếu nước ra yếu bất thường, nên kiểm tra chiều quay, phần hút, trạng thái van và tổng cột áp trước khi kết luận máy không đạt.

Không nên để máy chạy thử kéo dài khi chưa xác nhận đầy đủ thông số điện. Bất kỳ hiện tượng rung mạnh, tiếng kêu lạ hoặc dòng điện bất thường nào cũng cần được xử lý ngay.

Biên bản nghiệm thu nên ghi nhận thông số điện, thời gian vận hành, mức nước, tình trạng đường ống và kết quả kiểm tra tại điểm xả để thuận tiện theo dõi về sau.

Khi nào nên chọn 100WQ120-45-30/380V/1450rpm?

Model này phù hợp khi công trình cần lưu lượng lớn, tổng cột áp tương đối cao, đường ống khoảng 100mm và có nguồn điện 3 pha đáp ứng công suất 30Kw.

Máy đáng cân nhắc cho hố gom sâu, nhà xưởng, khu sản xuất, trạm bơm hoặc công trình cần đưa lượng nước lớn qua tuyến dài và nhiều tổn thất.

Nếu tuyến xả thấp nhưng nhu cầu lưu lượng cao hơn nhiều, nên so sánh với model thiên về lưu lượng. Nếu tổng cột áp tiến sát hoặc vượt 45m, cần chuyển sang dòng có khả năng tạo áp lớn hơn.

Lựa chọn đúng phải dựa trên bản vẽ tuyến ống, lưu lượng đầu vào, điểm xả, điều kiện nước và khả năng của hệ thống điện.
